Mapeo del flujo de aire para habitaciones secas: un procedimiento operativo estándar simple para eliminar puntos calientes

0 comentarios

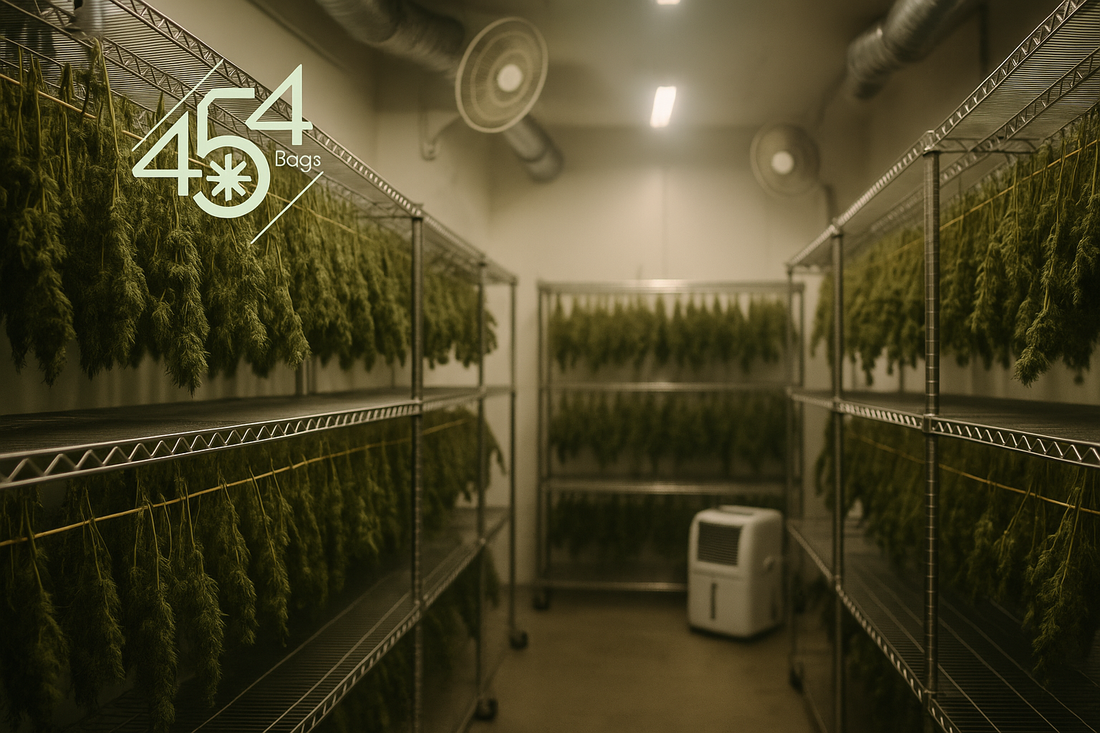

Cannabis dry room with hanging branches and oscillating wall fans creating cross-flow; ducted HVAC visible; 454 Bags logo overlay.

Objetivo: un flujo de aire uniforme y suave a través de la habitación para que cada percha o estante se seque al mismo ritmo: sin partes externas crujientes, sin centros húmedos, sin bolsas de moho.


Herramientas que necesitarás

  • Lápiz de humo o varillas de incienso

  • 1 o 2 banderines de cinta livianos o tiras de papel tisú por perchero/percha

  • Anemómetro de mano (lee pies/min o m/s)

  • Higrómetro/termómetro (preferiblemente con registro de datos) en la puerta, en el centro, en la esquina más alejada y en el retorno.

  • Cinta de pintor azul + marcador (para etiquetar zonas)

  • Impresión del plano del piso (o pegue con cinta adhesiva un mapa aproximado en la pared)


Objetivos a alcanzar

  • Velocidad del aire en el dosel: ~ 20–60 pies/min (0,1–0,3 m/s) medida entre filas colgantes

  • Cambios de aire por hora (ACH): 6–12 (renovación suave, no túnel de viento)

  • No exponer directamente a la flor. Las banderas deben ondear , no ondear.

  • Delta de la habitación: distribución de temperatura y HR ≤ 2 °F y ≤ 3 % HR en todos los sensores

  • Ruta: el aire debe moverse desde la entrada limpia → a través del dosel → para regresar sin cortocircuito

Si algún valor está fuera de rango, ajústelo y vuelva a verificar antes de cargar una cosecha.


Comprobación previa al vuelo de 10 minutos (realice esto todas las mañanas durante el vuelo seco)

  1. Abra la hoja de registro; escriba la fecha, la hora y los ID de los lotes en la habitación.

  2. Verifique los puntos de ajuste en HVAC/dehu: temperatura 60–68 °F, HR 55–60 % (o las especificaciones de su casa).

  3. Verifique el drenaje y los filtros del deshumidificador; vacíelos/purguelos si es necesario.

  4. Camine por la habitación: puertas cerradas, luces tenues, ventiladores encendidos.

  5. Confirme que las banderas y los pañuelos todavía estén pegados con cinta y visibles en cada pasillo.

  6. Leer y registrar la temperatura y la humedad relativa de la puerta, el centro, la esquina más alejada y el retorno .

  7. Si delta > 2 °F/3 % HR , pase a la sección “Ajustar y reparar” a continuación.

  8. Haga una pasada con el lápiz de humo por cada pasillo; tenga en cuenta los puntos muertos o remolinos.

  9. Registre cualquier olor a aire estancado o “bolsas” de humedad fría.

  10. Cerrar sesión; tomar nota de cualquier cambio que haya realizado.


Mapeo del flujo de aire por primera vez (en una sala nueva o después de cambios de equipo)

A. Marca la habitación

  • Pegue un mapa rápido en la pared.

  • Etiqueta INT (entrada), RET (retorno), D1/D2 (puertas), pasillos A–D y estantes 1–10 .

  • Numere cada bahía de percha (por ejemplo, A-3, B-7) para que las notas sean consistentes.

B. Bandera del dosel

  • Pegue con cinta adhesiva una pequeña tira de tejido a la altura del pecho en cada extremo del estante.

  • Movimiento ideal = constante, suave y ondulación, sin sacudidas.

C. Medir la línea base

  • En el centro de cada pasillo, sostenga el anemómetro a la altura del dosel; registre pies/min.

  • Tome la temperatura y la humedad relativa en las cuatro estaciones de sensores y anote los deltas.

D. Prueba de humo

  • Con las puertas cerradas, traza una línea recta desde la entrada hasta el regreso por cada pasillo.

  • Observe el humo en los tees y las intersecciones: marque cualquier lugar donde el humo se estanca , gira o salta directamente al retorno.


Ajuste y reparación (los cambios más rápidos primero)

1) Orientación y velocidad del ventilador

  • Oriente los ventiladores de circulación paralelos a los pasillos, no a los cogollos.

  • Disminuir la velocidad un paso si las banderas ondean; aumentarla un paso si las banderas cuelgan quietas.

  • Agregue pequeños ventiladores “de refuerzo” sólo en pasillos sin ventilación; configúrelos a la velocidad más baja .

2) Equilibrar el empuje y la tracción

  • Si el retorno succiona aire directamente de la entrada , rediríjalo con un deflector corto o aleje el ventilador más cercano del retorno.

  • Si la esquina más alejada está rancia, reduzca el CFM cerca del retorno antes de agregar nuevo CFM (evita cortocircuitos).

3) Crea un bucle suave

  • Piense en el HAF (flujo de aire horizontal) como en los invernaderos: un circuito lento y continuo.

  • Coloque los ventiladores en los extremos de los pasillos para que el aire gire en la esquina y siga moviéndose.

4) Incluso la carga

  • Si una pared se seca más rápido, el aire fluye más rápido hacia esa pared. Redistribuya los colgadores o las rejillas deslizantes para abrir los puntos de obstrucción más estrechos.

5) Colocación de Dehu y HVAC

  • No sople aire acondicionado directamente sobre la flor.

  • Si un suministro registra una corriente demasiado fuerte, desvíelo con un simple difusor con clip o un ajuste de rejilla.


Criterios de aceptación (aprobación antes de cargar una gran cosecha)

  • Todas las lecturas del pasillo son de 20 a 60 pies/min ; sin lectura = zona muerta de 0 pies/min.

  • Las banderas de tejido se ondulan ligeramente, ninguna está fijada en forma recta.

  • Dispersión de temperatura ≤ 2 °F ; dispersión de humedad relativa ≤ 3 % en toda la habitación.

  • El humo muestra un camino limpio desde la entrada → a través del dosel → hasta el retorno.

  • Notas registradas; mapa actualizado con los objetivos y velocidades finales de los fanáticos.


Procedimiento operativo estándar de secado diario (copiar y pegar)

  • Control AM (10 min): registrar cuatro puntos de HR/Temperatura; escanear banderas; pase rápido de humo.

  • Si delta de HR > 3%:

    • Reducir el ventilador cerca del retorno una muesca ; volver a verificar.

    • Agregue un amplificador de baja velocidad solo en la curva lenta; vuelva a verificar.

  • Si las banderas ondean en cualquier lugar: reduzca la velocidad de ese ventilador o vuelva a apuntar en paralelo.

  • Si el tejido cuelga flácido: aumente el ventilador cercano una muesca o abra un punto de estrangulamiento.

  • Fin del día: notas de registro, fotografía del movimiento de la bandera en el peor pasillo de la historia.


Problemas comunes y soluciones rápidas

  • Exterior crujiente, interior húmedo → El aire circula demasiado rápido por la superficie. Reduzca la velocidad del ventilador un nivel; aumente la humedad relativa de la habitación un 2-3 % durante 12-24 h y luego reanude el proceso.

  • Secado lento e irregular cerca de la puerta → Fuga/cortocircuito en la puerta. Coloque burletes o un burlete; mantenga las puertas cerradas.

  • Olor a moho en una esquina → Zona muerta. Añada un amplificador de baja velocidad y gire el ventilador adyacente en dirección contraria al de retorno.

  • Grandes oscilaciones de humedad relativa → Equipo sobredimensionado o demasiados CFM. Reduzca la velocidad de circulación y deje que el sistema de climatización se encargue del secado, no de los ventiladores.


Verificación antes del curado y almacenamiento

  • Pruebe varios tallos al azar: todos se doblan y luego se rompen suavemente .

  • Los sensores de la habitación muestran una HR estable con las puertas cerradas durante 30 a 60 minutos .

  • (Opcional) Si utiliza pruebas de actividad de agua, revise los contenedores representativos antes de sellarlos para su almacenamiento.


Mantenimiento de registros (qué registrar en cada ejecución)

  • Identificadores de lotes, fecha y hora de carga, densidad de suspensión (libras por rack), configuraciones del ventilador, puntos de ajuste.

  • Control diario de temperatura y humedad relativa en cuatro puntos, además de cualquier control puntual con anemómetro.

  • ¿Algún cambio (objetivo/velocidad del ventilador, potenciadores añadidos, deflectores)?

  • Notas del problema + solución + resultado.

  • Control de calidad final (prueba instantánea, cualquier control de laboratorio).


Hoja de trucos de configuración (colóquela en la puerta)

  • Ventiladores paralelos a los pasillos, baja velocidad, sin chorro directo sobre los cogollos.

  • Marca cada dos estantes; verifica el anemómetro una vez por pasillo.

  • El camino de entrada y retorno está despejado, sin paletas ni carros que bloqueen las esquinas.

  • Puertas cerradas durante el secado; abiertas sólo para trabajos rápidos.

  • Velocidad objetivo del dosel: 20–60 pies/min . Límites delta: ≤2 °F / ≤3 % HR .
